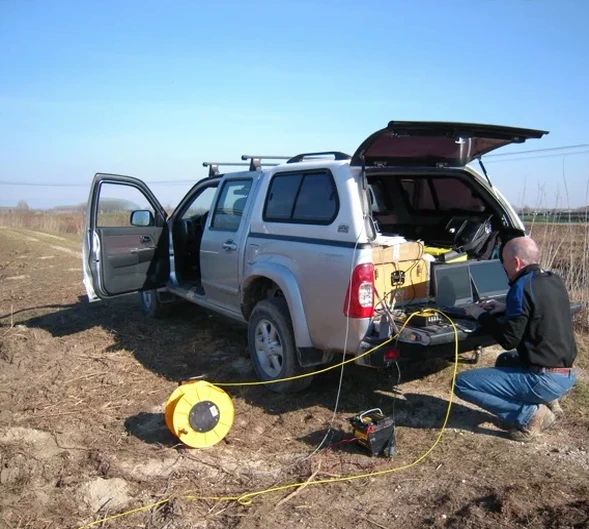

Tomografía Sísmica de Refracción/Reflexión en Lo Prado: Perfilando el Subsuelo de la Comuna

Aunque ambos métodos miden velocidades sísmicas, la tomografía de refracción modela las trayectorias curvas de las ondas refractadas, permitiendo detectar gradientes de velocidad continuos y capas delgadas de alta velocidad que el MASW, al ser un método basado en ondas superficiales, puede no resolver con la misma nitidez. Además, la tomografía de refracción ofrece una imagen 2D de la estructura del subsuelo, mientras que el MASW entrega un perfil 1D de Vs bajo el centro del arreglo. En la práctica, ambos se complementan para una clasificación sísmica robusta en suelos de Lo Prado.

Para trabajos en entornos urbanos como Lo Prado, donde la logística y el ruido ambiental son un factor, utilizamos fuentes impulsivas de baja energía pero alta repetibilidad, como un martillo acelerado instrumentado o una caída de peso portátil. Esto asegura una buena relación señal-ruido sin generar vibraciones que puedan alarmar a los vecinos o dañar estructuras aledañas. El apilamiento vertical de múltiples golpes nos permite limpiar la señal del ruido cultural propio de la ciudad.

El costo de un perfil sísmico en Lo Prado depende de la longitud de la línea, la profundidad de investigación requerida y las condiciones de acceso al terreno. Para un proyecto residencial típico, la inversión puede oscilar entre $1.213.000 y $2.260.000, considerando la adquisición de una línea de refracción con procesamiento tomográfico, el cálculo de Vs30 y un informe interpretativo que correlaciona los resultados con la clasificación sísmica de la NCh 433.

La tomografía sísmica de refracción detecta el contraste de velocidad de ondas P, que aumenta drásticamente al pasar de un suelo seco o parcialmente saturado a uno completamente saturado. En los suelos granulares de Lo Prado, donde la napa puede estar a más de 20 metros de profundidad, la Vp puede saltar de 400-800 m/s a valores sobre 1500 m/s, permitiendo una interpretación confiable del nivel freático. Sin embargo, para una precisión absoluta en la profundidad del agua, recomendamos complementar con una medición directa en un piezómetro.
