MASW y VS30 en Lo Prado: Ondas de Corte para Clasificación Sísmica...

Lo Prado, comuna consolidada al poniente de Santiago sobre la cuenca del Mapocho, creció con urbanizaciones que se remontan a mediados del siglo XX. Su desarrollo sobre depósitos fluviales y cenizas volcánicas retrabajadas genera perfiles de velocidad de onda de corte muy variables en pocas cuadras: la misma calle puede pasar de un suelo denso a uno blando con contraste de VS30 superior a 200 m/s. Para proyectos que requieren clasificación sísmica según NCh433.Of1996 Mod.2009 y decreto supremo 61, la sísmica activa multicanal es la herramienta que resuelve esa incertidumbre sin perforar. A diferencia de un ensayo CPT que entrega resistencia de punta continua, el MASW nos da el perfil de rigidez a pequeña deformación directamente vinculado al espectro de diseño. El equipo en terreno despliega geófonos de 4.5 Hz, registra con sismógrafo multicanal y procesa la curva de dispersión para invertir el perfil Vs hasta el basamento ingenieril, entregando el parámetro VS30 que exige la normativa chilena vigente.

Un contraste de VS30 de 280 a 420 m/s en la misma manzana puede cambiar el tipo de suelo sísmico de D a C, modificando el espectro de diseño según la NCh433.

Nuestras áreas de servicio

Método y cobertura

Comparar el sector de Blanqueado, cercano al límite con Pudahuel, con los terrenos que bordean la Autopista Central en Lo Prado revela lo que ningún plano geológico puede anticipar con precisión: diferencias de velocidad de corte de hasta un 40% entre suelos que superficialmente parecen similares. En Blanqueado predominan limos arenosos con intercalaciones de ceniza, donde el VS30 suele ubicarse entre 280 y 360 m/s, clasificando como suelo tipo C o D según la NCh433; en cambio, hacia el oriente comunal aparecen gravas areno-limosas más competentes que empujan el valor por encima de los 400 m/s. Estas variaciones modifican el coeficiente sísmico de diseño y, por tanto, las fuerzas que debe resistir la estructura. La metodología MASW que aplicamos sigue los lineamientos del Park Seismic LLC y las recomendaciones del SESOC para inversión de ondas Rayleigh: tendido lineal de 24 a 48 canales, fuente activa con comba de 8 kg y verificación de coherencia modal entre modos fundamental y superiores. Cuando el perfil muestra capas blandas superficiales, complementamos la interpretación con un estudio de estabilidad de taludes si hay cortes proyectados, porque la rigidez dinámica baja suele coincidir con factores de seguridad reducidos en excavaciones temporales.

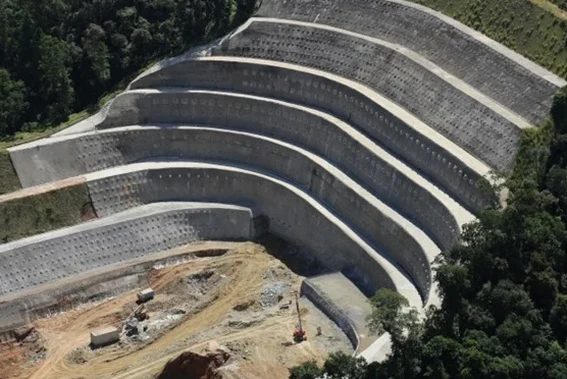

MASW y VS30 en Lo Prado: Ondas de Corte para Clasificación Sísmica de Sitio — Imagen técnica — Lo Prado

Contexto regional

Con una altitud cercana a los 480 m s.n.m. y ubicada sobre la zona de transición entre la Depresión Intermedia y el piedemonte cordillerano, Lo Prado sintió con fuerza el terremoto del 27F de 2010, que dejó aceleraciones horizontales máximas estimadas en torno a 0.35 g en sectores de suelo blando. El riesgo principal no viene del tipo de suelo en bruto, sino de la clasificación errónea por falta de un VS30 medido en terreno: adoptar un tipo de suelo B cuando el perfil real corresponde a un D implica subestimar la demanda sísmica entre un 20 y un 40% según el periodo de la estructura. Esto se agrava en naves industriales y edificios de mediana altura donde el periodo fundamental cae justo en la meseta espectral. La medición con ondas de corte permite además identificar inversiones de velocidad que pueden generar amplificación local por contraste de impedancia, fenómeno documentado en la microzonificación de Santiago y que la norma NCh2369.Of2003 para estructuras industriales obliga a considerar cuando el VS30 baja de 300 m/s. Realizar el MASW antes del diseño de fundaciones evita rediseños tardíos y cumple con la exigencia de clasificación sísmica que hoy piden las direcciones de obras municipales para el permiso de edificación.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@mecanicadesuelos.co

Estándares relevantes

NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (clasificación de suelo por VS30), NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh 3328 / D7400 – Métodos estándar para sísmica de superficie y ondas de corte, ASCE 7-22 – Minimum Design Loads: clasificación de sitio por velocidad de onda de corte

Valores típicos

Parámetro	Valor típico
Rango de frecuencia de geófonos	4.5 Hz (baja frecuencia para penetración profunda)
Configuración típica de tendido	24 a 48 geófonos con espaciamiento de 1 a 3 m
Profundidad de investigación efectiva	20 a 35 m (depende de longitud de tendido y contraste de rigidez)
Parámetro calculado principal	VS30 según ASCE 7-22 y NCh433
Norma de procesamiento	NCh 3328 / D7400 para sísmica de superficie
Fuente activa	Comba de 8 kg sobre placa metálica con trigger sísmico
Intervalo de muestreo	0.5 ms (registro de altas frecuencias)

Preguntas comunes

¿Qué diferencia hay entre el MASW y un sondaje SPT para clasificar el suelo sísmico en Lo Prado?

El MASW mide directamente la velocidad de onda de corte (Vs) in situ a pequeña deformación, que es el parámetro físico que exige la NCh433 para clasificar el suelo. El SPT entrega el número de golpes N60, que se correlaciona con Vs mediante fórmulas empíricas, pero esa correlación introduce incertidumbre, sobre todo en suelos con cenizas volcánicas como los que aparecen en sectores de Lo Prado. Además el MASW no perfora: se hace desde superficie, sin alterar el terreno ni requerir permisos de rotura de pavimento.

¿Cuánto cuesta un estudio MASW con VS30 en Lo Prado y de qué depende el precio?

El servicio de medición MASW con cálculo de VS30 en Lo Prado tiene un rango de precio entre $770.000 y $1.665.000. El valor final depende de la cantidad de tendidos necesarios para cubrir la superficie del proyecto, la longitud del arreglo de geófonos (que define la profundidad de investigación) y las condiciones de acceso al terreno. Si se requiere complementar con ensayos de refracción sísmica o con un tendido bidimensional, el costo se ajusta en consecuencia.

¿Qué norma chilena exige el VS30 y desde qué superficie construida aplica en Lo Prado?

La NCh433.Of1996 modificada en 2009 exige la clasificación sísmica del suelo de fundación mediante VS30, número de golpes SPT o resistencia al corte no drenada para todas las edificaciones que requieren permiso municipal, sin un mínimo de superficie que exima del requisito. La ordenanza general de urbanismo y construcciones remite a esta norma, y en la práctica las direcciones de obras de la Región Metropolitana —incluida la de Lo Prado— solicitan el parámetro VS30 cuando el proyecto se acoge al análisis modal espectral o cuando el suelo presenta dudas sobre su competencia sísmica.

Ubicación y área de servicio

Atendemos proyectos en Lo Prado y alrededores.

Ver mapa ampliado
